Introdução

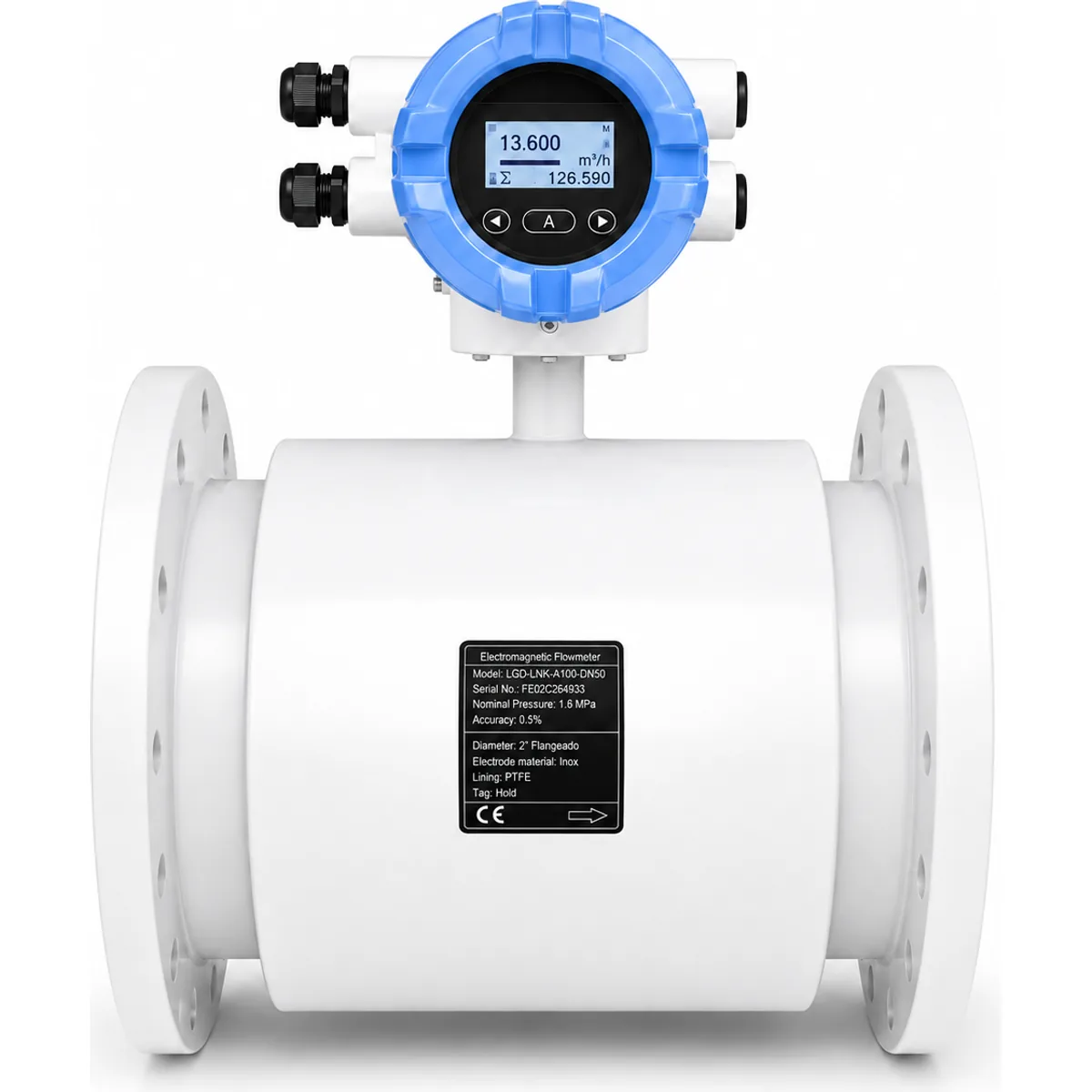

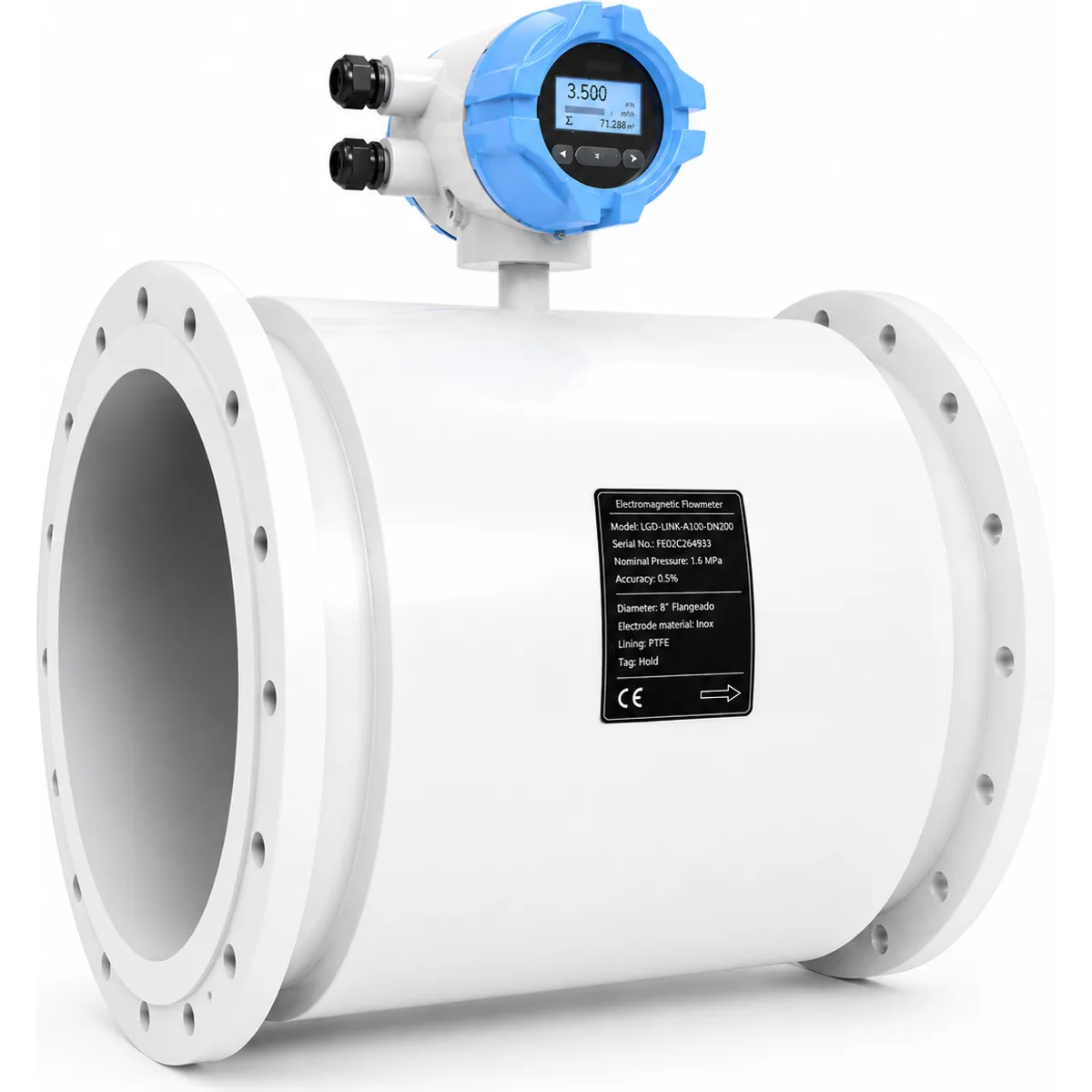

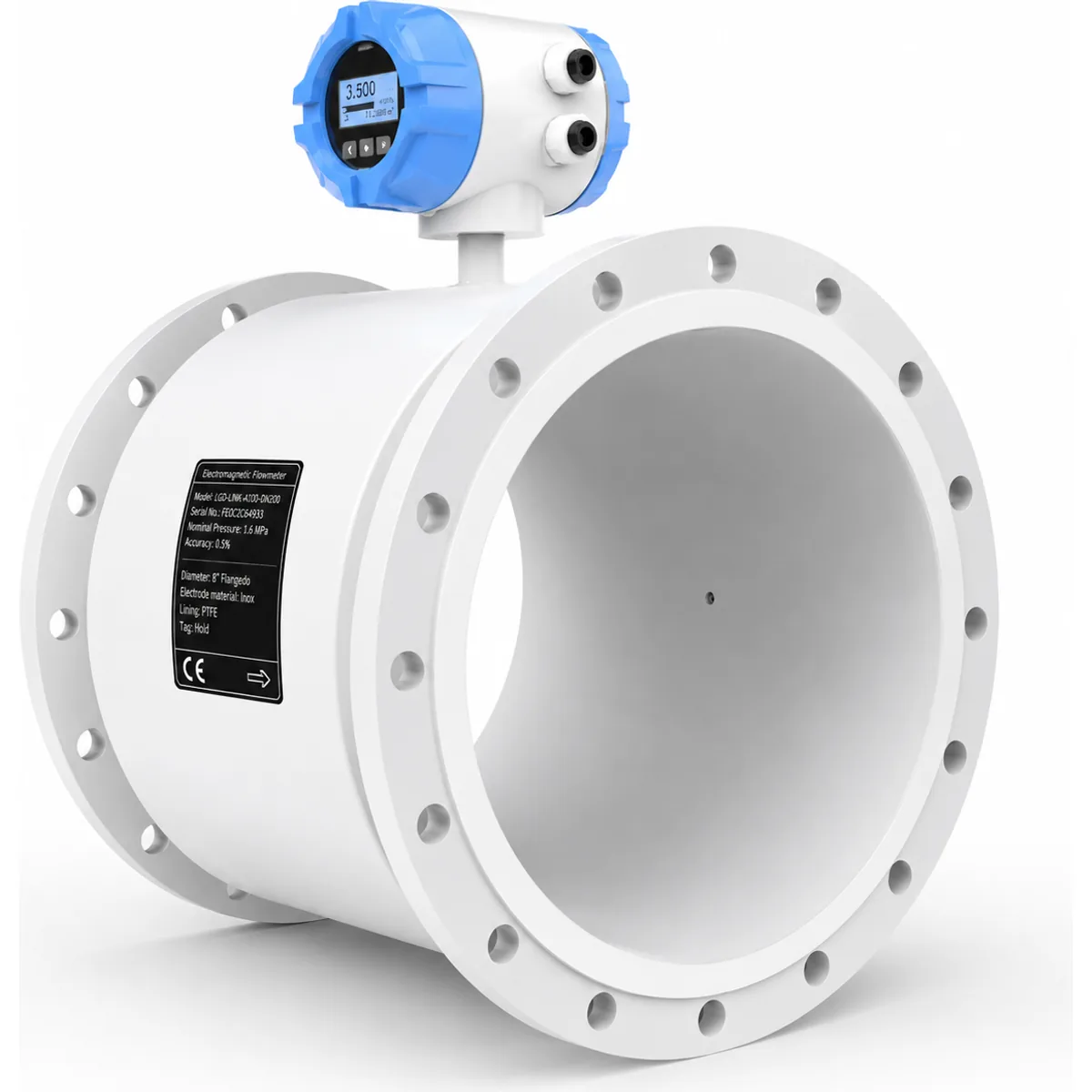

O medidor de vazão eletromagnético LDG-LINK combina a precisão da lei de Faraday com um projeto industrial robusto. Meça praticamente qualquer líquido condutivo — de água ultrapura a produtos químicos corrosivos — com exatidão de ±0,5% e nenhuma peça móvel, garantindo operação livre de manutenção por anos.
Projetada para confiabilidade nos ambientes industriais mais severos, a série de medidores de vazão eletromagnéticos LDG-LINK oferece medição de vazão exata e sem deriva para líquidos condutivos e escoamentos bifásicos líquido-sólido. Com 6 opções de material de revestimento (neoprene, poliuretano, PTFE, FEP, PFA), 6 materiais de eletrodo (316L, Hastelloy B/C, titânio, tântalo, platina) e protocolos de comunicação que incluem RS485 Modbus-RTU e HART 6.0, o LDG-LINK se integra sem esforço a sistemas CLP, DCS e SCADA. Respaldado por exatidão de referência de ±0,5% (velocidade de escoamento > 1 m/s), sensor com classificação submersível IP68 e um programa de garantia completo.
O LDG-LINK entrega desempenho de medição no nível da Endress+Hauser a um preço competitivo — tornando a medição eletromagnética de vazão de precisão acessível para operações industriais de médio porte em todo o mundo.
Características
Medição de alta exatidão — exatidão de medição de ±0,5% (velocidade de escoamento > 1 m/s)
Obtenha controle de processo preciso e menos desperdício de material com a exatidão de ±0,5%, referência do setor. A repetibilidade de 0,16% garante qualidade consistente entre bateladas ao longo dos ciclos de produção.
Ampla faixa de diâmetros — disponível em diâmetros nominais de DN15 a DN1200 (1/2" a 48")
Uma plataforma padronizada cobre a sua instalação inteira — de pequenas linhas de dosagem (DN15) a coletores principais de distribuição (DN1200). Simplifica a compra, a manutenção e a gestão de peças de reposição.
Sensor submersível IP68 — sensor com classificação IP68 para instalação enterrada (até 5 m) e submersa (até 3 m)
Instale com confiança em poços alagados, câmaras subterrâneas e locais expostos ao tempo. O invólucro do conversor em IP65 oferece proteção ambiental adicional para a eletrônica.
Alimentação dupla — opções de 85-245 VAC (50/60 Hz) e 22-26 VDC
Instalação flexível, sem infraestrutura elétrica adicional. Corrente alternada para instalações em planta, corrente contínua para locais remotos ou alimentados por energia solar e para equipamentos móveis.
Detecção de tubo vazio — detecção de tubo vazio embutida, com limiares de alarme configuráveis
Proteja o seu sistema de bombeamento contra danos por funcionamento a seco. O alarme dispara automaticamente quando o tubo esvazia, evitando erros de medição e falha de equipamento.
Vazão bidirecional — medição de vazão bidirecional com totalizadores separados de fluxo direto e reverso
Monitore linhas de alimentação e de retorno com um único instrumento. A totalização líquida embutida simplifica cálculos de balanço energético e a detecção de vazamentos.
Precisão em vazão baixa — corte de vazão ajustável (0-10%) com correção não linear para velocidades baixas
Medição exata mesmo em vazões mínimas e durante a partida e a parada da planta. A correção não linear em 4 segmentos garante linearidade abaixo de 0,5 m/s.
Saída de pulso e de frequência — saída de pulso configurável (0,001 L a 1 m³/pulso) e saída de frequência (0-5000 Hz)
Interface direta com controladores de batelada, contadores totalizadores e contadores de alta velocidade de CLP. Não são necessários conversores intermediários de sinal.
Especificação
| Produto | Medidor de vazão eletromagnético |
|---|---|
| Modelo | LINK-LDG |
| Diâmetro nominal | DN15~DN1200 |
| Pressão nominal | DN15 - DN250, PN ≤1,6 MPa; DN300 - DN1000, PN ≤1,0 MPa; DN1200, PN ≤0,6 MPa; pressão mais alta pode ser customizada |
| Exatidão | ±0,5% F.E. (velocidade de escoamento > 1 m/s); ±0,5% F.E. ±2 mm/s (velocidade de escoamento < 1 m/s) |
| Repetibilidade | 0,16% |
| Material do revestimento | Neoprene (CR), poliuretano (PU), PTFE (F4), PFEP (F46), PFA |
| Material do eletrodo | Aço inoxidável 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Temperatura do meio | Neoprene: -10…+60 ℃; poliuretano: -10…+60 ℃; PTFE/FEP: -10…+120 ℃; PFA: -10…+120 ℃ |
| Alimentação | 85-245 VAC, 50/60 Hz, 22 VDC-26 VDC |
| Tipo de estrutura | Tipo compacto, tipo remoto |
| Grau de proteção | IP65, IP68 (somente tipo remoto) |
| Norma do produto | JB/T 9248-2015 |
Aplicações
Tratamento de água e água municipal
Mede com confiabilidade vazões de água potável, água residuária e água de reúso em estações municipais de tratamento, estações de bombeamento e redes de distribuição — mesmo com meios agressivos ou levemente contaminados.
Química e petroquímica
Eletrodos de Hastelloy, titânio ou tântalo, combinados com revestimentos de PFA ou PTFE, resistem a ácidos, álcalis, solventes e meios oxidantes encontrados em reatores químicos, tubulações e sistemas de dosagem.
Alimentos e bebidas
Revestimentos lisos e sem frestas de PTFE ou PFA e eletrodos de Pt-Ir atendem aos requisitos higiênicos de linhas de cerveja, suco, laticínios e bebidas, nas quais a compatibilidade com CIP é essencial.
HVAC e sistemas prediais
Integra-se diretamente a circuitos de água gelada, água quente e glicol via MODBUS para conectividade com BMS, entregando medição exata de energia e desempenho predial otimizado.
Papel, celulose e têxtil
Mede vazões de polpa, pasta e corante com alto teor de sólidos; o revestimento de PTFE ou borracha resiste à abrasão, enquanto o projeto robusto do eletrodo garante baixa manutenção em campanhas de produção prolongadas.
Agricultura e irrigação
Monitora a vazão volumétrica de água de irrigação e os totais acumulados em sistemas agrícolas inteligentes, apoiando a programação de irrigação de precisão e a gestão de recursos hídricos.
Geração de energia
Mede vazões de água de resfriamento, condensado e água desmineralizada em usinas termelétricas e nucleares, com capacidade IP68 para instalações em tubulação subterrânea ou submersa.
Naval e offshore
Eletrodos de 316L ou Hastelloy C e proteção IP68 tornam o LDG-LINK adequado para medições de água do mar, água de lastro e plantas de dessalinização em ambientes marítimos e offshore.
Princípio de medição
O medidor magnético funciona com base na lei de Faraday: quando o líquido passa pelo tubo à velocidade de escoamento v, com diâmetro D, dentro do qual uma densidade de fluxo magnético B é criada por uma bobina de excitação, a seguinte força eletromotriz E é gerada em proporção à velocidade de escoamento v:
Perguntas frequentes
O que é um medidor de vazão eletromagnético?
Um medidor de vazão eletromagnético (também chamado de magmeter ou medidor de vazão magnético) mede a vazão volumétrica de líquidos eletricamente condutivos usando a lei da indução eletromagnética de Faraday. Quando o fluido condutivo passa por um campo magnético gerado por bobinas de excitação, induz-se uma tensão proporcional à velocidade média de escoamento. Essa tensão é detectada por eletrodos e convertida em uma leitura de vazão. Diferentemente dos medidores mecânicos, os medidores de vazão eletromagnéticos têm zero partes móveis, o que significa nenhuma perda de carga, nenhum desgaste e manutenção mínima.
Qual é a exatidão do LDG-LINK?
O LDG-LINK alcança ±0,5% do valor medido quando a velocidade de escoamento excede 1 m/s. Para velocidades menores (< 1 m/s), a exatidão é de ±0,5% ±2 mm/s. A repetibilidade é de 0,16%. Essas especificações atendem ou superam os requisitos para transferência de custódia, controle de processo e aplicações de faturamento de utilidades. Condições de referência: meio água, 20 °C, 0,1 MPa, trecho reto de ≥10D a montante e ≥5D a jusante.
Quais tamanhos de tubo (diâmetros) estão disponíveis?
O LDG-LINK está disponível em diâmetros nominais de DN15 (1/2") a DN1200 (48"), cobrindo praticamente todos os tamanhos de tubulação industrial. Diâmetros maiores, até DN2000, estão disponíveis para pedidos especiais. Para dados detalhados de faixa de vazão por diâmetro, consulte a tabela de especificações técnicas na página do produto.
Que tipos de líquido o LDG-LINK pode medir?
O LDG-LINK mede qualquer líquido eletricamente condutivo com condutividade mínima de 20 µS/cm para meios à base de água e 5 µS/cm para outros líquidos. Para medição estável, recomendamos > 50 µS/cm. Meios típicos incluem: água (bruta, tratada, residuária), ácidos, álcalis, pastas, polpas, alimentos líquidos (leite, cerveja, suco), produtos químicos e escoamentos bifásicos líquido-sólido. NÃO pode medir líquidos não condutivos, como óleos puros, hidrocarbonetos, água destilada ou deionizada abaixo de 5 µS/cm, nem gases.
Como escolho o eletrodo e o revestimento corretos?
A seleção do eletrodo depende da corrosividade do seu meio: aço inoxidável 316L para água em geral, esgoto, ácido ou base fracos (o mais comum); Hastelloy C para ácidos oxidantes (nítrico, mistos), água do mar, hipoclorito; Hastelloy B para ácidos redutores (clorídrico, fluorídrico), álcalis concentrados; titânio para cloretos, água do mar, ácidos oxidantes; tântalo para ácidos concentrados em alta temperatura; platina para a maioria dos ácidos e álcalis (exceto água régia). A seleção do revestimento depende da temperatura e da abrasão: neoprene (CR) até 60 °C, água em geral (≥DN50); poliuretano (PU) até 60 °C, pastas abrasivas (≤DN600); PTFE/FEP até 120 °C, produtos químicos corrosivos (DN15-DN1200); PFA até 180 °C (remoto), as aplicações químicas mais exigentes.
Qual é a diferença entre as versões integrada e remota?
A versão integrada (em linha) monta o conversor diretamente sobre o corpo do sensor — ideal para locais com boa acessibilidade e temperaturas ambientes não extremas (-10 °C a 55 °C). A versão remota separa o conversor do sensor por um cabo de sinal (padrão de 10 m; máximo de 100 m), permitindo que o conversor seja instalado em sala de controle ou caixa de junção enquanto o sensor fica submerso ou enterrado (IP68 até 3 m de profundidade).
