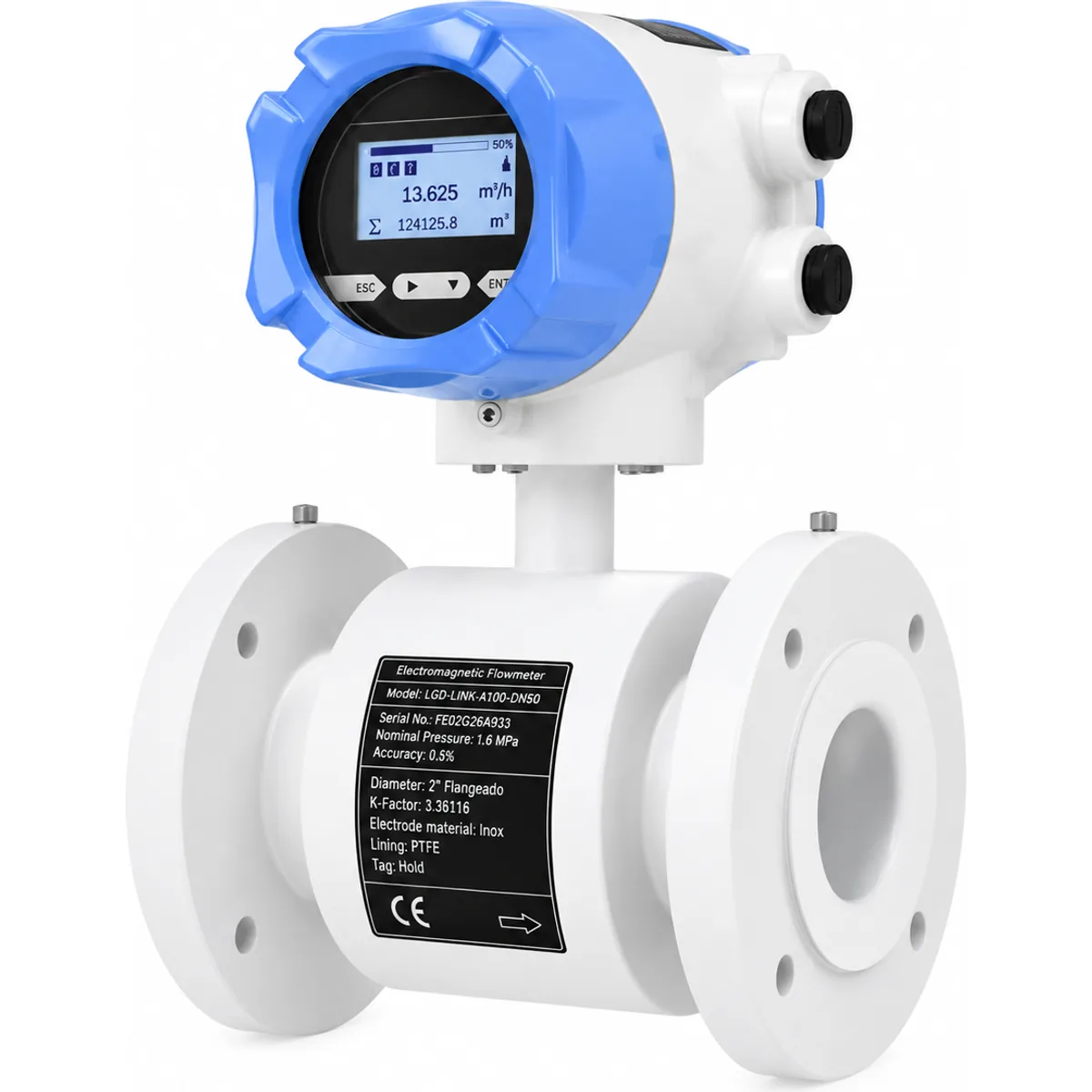

Especificação
| Grandeza medida | Medição direta: velocidade de escoamento. Valor calculado: vazão volumétrica, vazão mássica. |
|---|---|
| Faixa de velocidade de escoamento | Faixa típica de velocidade de escoamento: 0,5 m/s~5 m/s |
| Diâmetro nominal | DN10~DN1000 |
| Comunicações | RS485; MODBUS-RTU; comunicação HART (opcional) |
| Relé (opcional no tipo remoto) | 2 canais SPST; 250 VAC; 3 A |
| Tensão de alimentação | 100 VAC~240 VAC, 50/60 Hz; 20 VDC~28 VDC |
| Consumo | ≤15 W |
| Condições de operação de referência | Meio: água. Temperatura: 20 ℃. Pressão: 0,1 MPa. Requisitos de instalação: trecho de entrada ≥10 DN, trecho de saída ≥5 DN |
| Exatidão | ±0,5% do valor medido; ±0,3% do valor medido (disponível para tamanhos de tubo selecionados). Observação: aplicável à faixa de velocidade de escoamento de 0,5 m/s a 5 m/s. |
| Repetibilidade | 0,16% |
| Faixa de temperatura do meio | Revestimento CR: -10 ℃~70 ℃; revestimento PU: -10 ℃~60 ℃; revestimento PTFE/F46: -10 ℃~120 ℃ |
| Pressão nominal (customizável para aplicações de alta pressão) | DN10~DN250: PN<1,6 MPa; DN300~DN1000: PN<1,0 MPa. Observação: para determinadas especificações, os valores reais podem variar; consulte a placa de identificação para a informação exata. Versões de alta pressão estão disponíveis mediante solicitação. |
| Condutividade | ≥50 µS/cm |
| Temperatura ambiente — tipo integrado | -10 ℃~55 ℃ |
| Temperatura ambiente — tipo remoto | Conversor: -20 ℃~55 ℃; sensor: -10 ℃~55 ℃ |
| Temperatura de armazenamento | -20 ℃~55 ℃ |
| Grau de proteção — tipo integrado | Padrão: IP65; alta proteção: IP66/IP67 |
| Grau de proteção — tipo remoto | Sensor: IP65; conversor: IP68 |

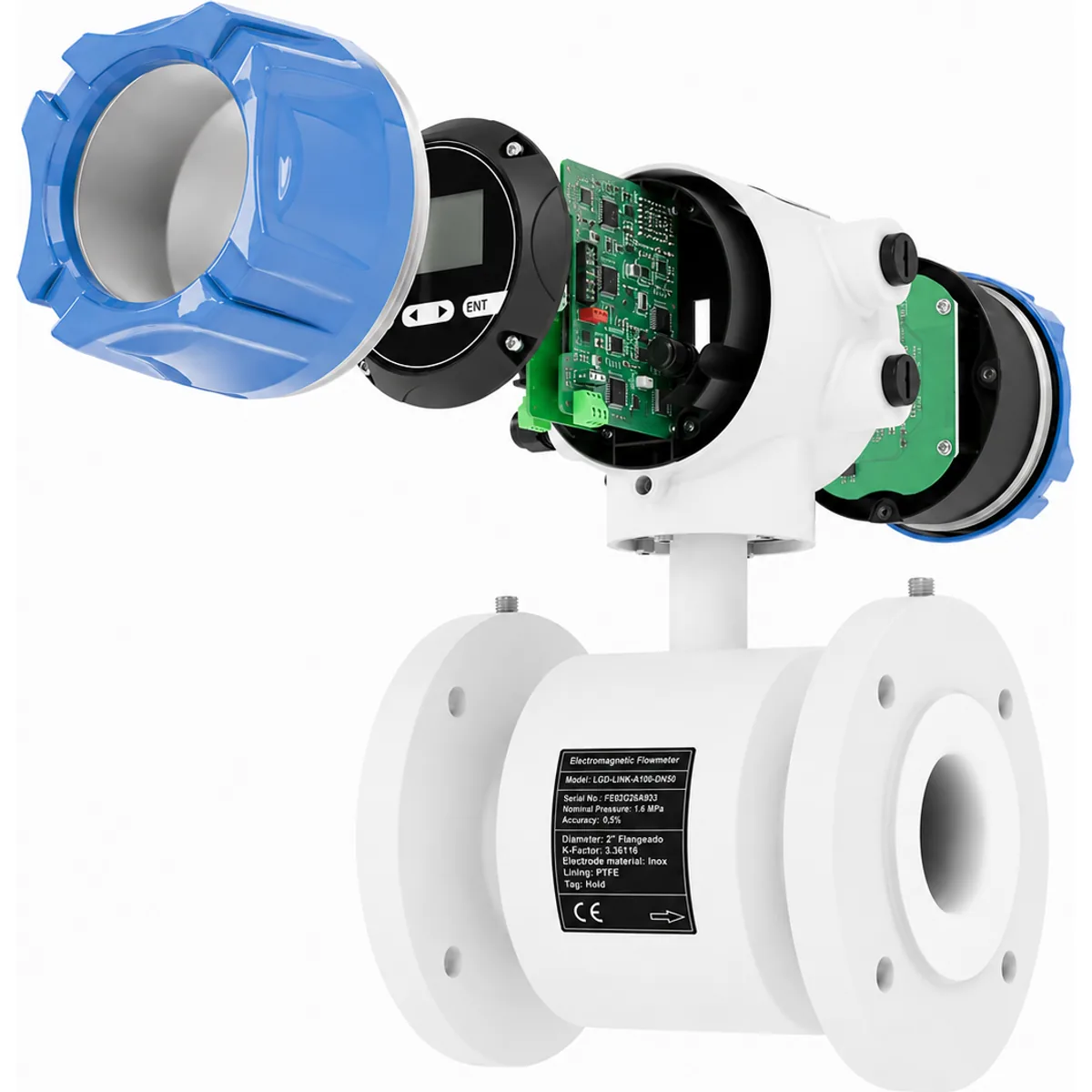

Introdução
O medidor de vazão eletromagnético é projetado de acordo com a lei da indução eletromagnética de Faraday e desenvolvido especificamente para medir a vazão de líquidos condutivos em tubulações fechadas.
Quando o meio condutivo passa por um campo magnético gerado dentro do sensor, é produzida uma tensão induzida proporcional à velocidade de escoamento, detectada pelos eletrodos. O conversor processa esse sinal e exibe a vazão instantânea e o volume totalizado.
O medidor de vazão oferece medição confiável e de alta exatidão sem perda de pressão, o que faz dele uma solução ideal para sistemas de controle de processo industrial e automação.
As saídas suportadas incluem: saída de corrente 4-20 mA, saída de pulso, comunicação RS485 e Modbus RTU (opcional).
Características
Princípio eletromagnético de Faraday — sem partes móveis, zero perda de carga, zero desgaste
O A100 mede a vazão usando a lei de Faraday (E = K × B × V × D). Como nenhum elemento mecânico entra no caminho do escoamento, o medidor não causa perda de pressão e praticamente não exige manutenção.
Ampla faixa de diâmetros — DN10 a DN1000, uma plataforma para cada tamanho de tubo
Disponível em 24 tamanhos padrão de tubo, cobrindo vazões de 0,14 m³/h (DN10) até 14.100 m³/h (DN1000). Tamanhos e flanges customizados disponíveis mediante solicitação.
Alta exatidão e repetibilidade — exatidão de ±0,5%; repetibilidade de ±0,16%
Exatidão de referência de ±0,5% do valor medido; ±0,3% disponível para tamanhos selecionados. Repetibilidade de ±0,16%. Válida para velocidades de escoamento de 0,5 a 5 m/s.
Materiais versáteis de revestimento e eletrodo — combine qualquer meio corrosivo com o revestimento certo
Opções de revestimento: PTFE (–10 °C a 120 °C), borracha CR, borracha PU, F46. Materiais de eletrodo: aço inoxidável 316L, Hastelloy B/C, titânio, tântalo, platina-irídio — selecionados por tabela de resistência à corrosão.
Comunicação multiprotocolo — 4–20 mA, pulso, RS485, HART, tudo em um conversor
Padrão: 4–20 mA (carga de 0 a 750 Ω) + pulso passivo/ativo (Fmáx ≤5000 cps). Opcional: protocolo HART, RS485/MODBUS-RTU. Saída a relé (2 × SPST, 250 VAC, 3 A) no tipo remoto.
Autodiagnóstico e detecção de tubo vazio — diagnóstico embutido reduz alarmes falsos e paradas
Autodiagnóstico embarcado: erro de conversor A/D, erro de corrente de excitação, saturação de sinal, alarme de tubo vazio, alarmes de vazão mínima e máxima, detecção de fluxo reverso. Os códigos de erro aparecem em tempo real no conversor com display LCD.
Aplicações
Abastecimento de água e água municipal
O medidor de vazão eletromagnético A100 é amplamente empregado em redes municipais de distribuição de água para medição exata de faturamento e detecção de vazamentos. Seu projeto de zero perda de carga reduz os custos de energia de bombeamento, enquanto o alarme de detecção de tubo vazio evita erros de medição durante paradas da tubulação.
Tratamento de efluentes e esgoto
Projetado para esgoto bruto, lodo ativado e licor de digestor, o A100 lida com meios de condutividade ≥50 μS/cm sem entupimento nem incrustação. Modelos do tipo remoto com sensores IP68 são adequados para instalações submersíveis ou em poços enterrados.
Química e petroquímica
Com eletrodos de Hastelloy C ou tântalo e revestimento de PTFE ou F46, o A100 resiste a ácidos corrosivos, álcalis e produtos químicos oxidantes. A comunicação HART permite a integração a sistemas instrumentados de segurança (SIS) de toda a planta.
Irrigação e agricultura
Medição de vazão confiável para irrigação por gotejamento, irrigação por pivô e sistemas de distribuição em canais. Baixa manutenção e longa vida útil reduzem os custos operacionais em instalações de campo remotas. A opção de alimentação DC 20–28 V atende unidades de campo alimentadas por energia solar.
Mineração e transporte de polpa
Revestimento de PU e eletrodos de alta resistência ao desgaste suportam polpas altamente abrasivas, rejeitos de mina e pasta de minério. Recomenda-se instalação vertical para garantir desgaste uniforme dos eletrodos e evitar a decantação de sólidos. O A100 mantém exatidão de ±0,5% mesmo em condições desafiadoras de polpa.
HVAC e serviços prediais
Modelos A100 integrados compactos cabem em casas de máquinas, torres de resfriamento e tubulações de energia distrital. A saída 4–20 mA se integra diretamente a BMS/SCADA. Disponível em DN10–DN150 para circuitos menores de HVAC.
Papel e celulose
A construção robusta e a ampla tolerância de condutividade tornam o A100 adequado para medir licor de branqueamento, licor negro, água branca e massa de papel — meios que desafiam muitas outras tecnologias de medição de vazão.
Hidroponia e horticultura
Dosagem exata de solução nutritiva e monitoramento de vazão de irrigação para estufas e sistemas de agricultura vertical. Tamanhos compactos de DN10–DN25 se instalam em linha com os coletores de irrigação. A opção de alimentação DC de baixa potência é adequada a instalações fora da rede elétrica.
Perguntas frequentes
Qual é a condutividade mínima para o A100?
O medidor de vazão eletromagnético A100 requer uma condutividade mínima do líquido de 50 μS/cm. Isso o torna adequado à maioria dos líquidos à base de água, incluindo água de torneira (≥200 μS/cm), efluentes e a maior parte das soluções químicas aquosas. Não é adequado para hidrocarbonetos, água pura ou líquidos não condutivos.
O A100 pode medir vazão bidirecional?
Sim. O A100 detecta automaticamente os sentidos de escoamento positivo e negativo. A totalização de fluxo direto (∑+), a totalização de fluxo reverso (∑–) e a vazão líquida (∑) são todas exibidas e ficam disponíveis por leitura de registradores via RS485.
Qual é a diferença entre o tipo integrado e o tipo remoto?

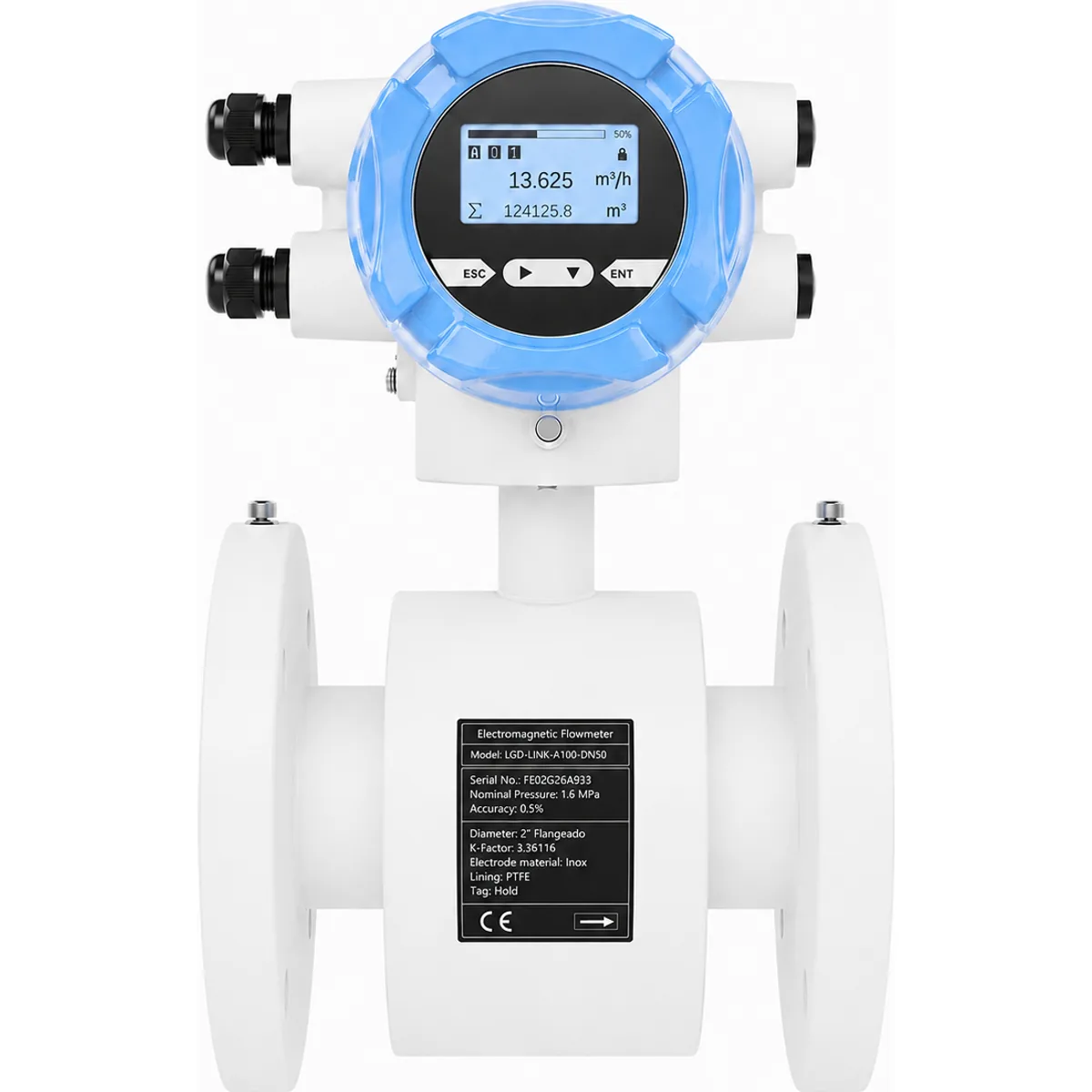

No tipo integrado (compacto), o sensor e o conversor ficam alojados juntos. No tipo remoto, o sensor e o conversor são fisicamente separados e conectados por um cabo de sinal (padrão de 10 m; comprimentos customizados disponíveis). O tipo remoto é preferido quando o sensor está em ambiente de alta vibração, alta temperatura ou submerso, ou quando o display precisa ser montado em um local mais acessível.
O A100 pode medir polpa e meios abrasivos?
Sim. Selecione o revestimento de poliuretano (PU) para máxima resistência à abrasão. Instale na vertical, com escoamento ascendente, em aplicações com polpa, para garantir contato uniforme dos eletrodos e evitar a decantação de sólidos. Eletrodos de Hastelloy C ou titânio são recomendados para polpas abrasivas ou corrosivas.
Como seleciono o material correto do eletrodo?
A seleção do material do eletrodo depende da corrosividade do meio de processo. O aço inoxidável 316L cobre a maioria das aplicações de água e de química leve. Para ácido clorídrico e ácidos redutores, use Hastelloy B. Para ácidos oxidantes (ácido nítrico, hipoclorito, água do mar), use Hastelloy C. Para cloretos e água do mar, o titânio é adequado. Para a mais ampla resistência a ácidos, selecione tântalo.
Qual é a exatidão do medidor de vazão eletromagnético A100?
O A100 alcança exatidão de ±0,5% do valor medido em condições de referência (água, 20 °C, 0,1 MPa). Para tamanhos de tubo selecionados, está disponível exatidão de ±0,3%. A repetibilidade é de ±0,16%. A exatidão é válida para velocidades de escoamento entre 0,5 e 5 m/s.
