Introdução

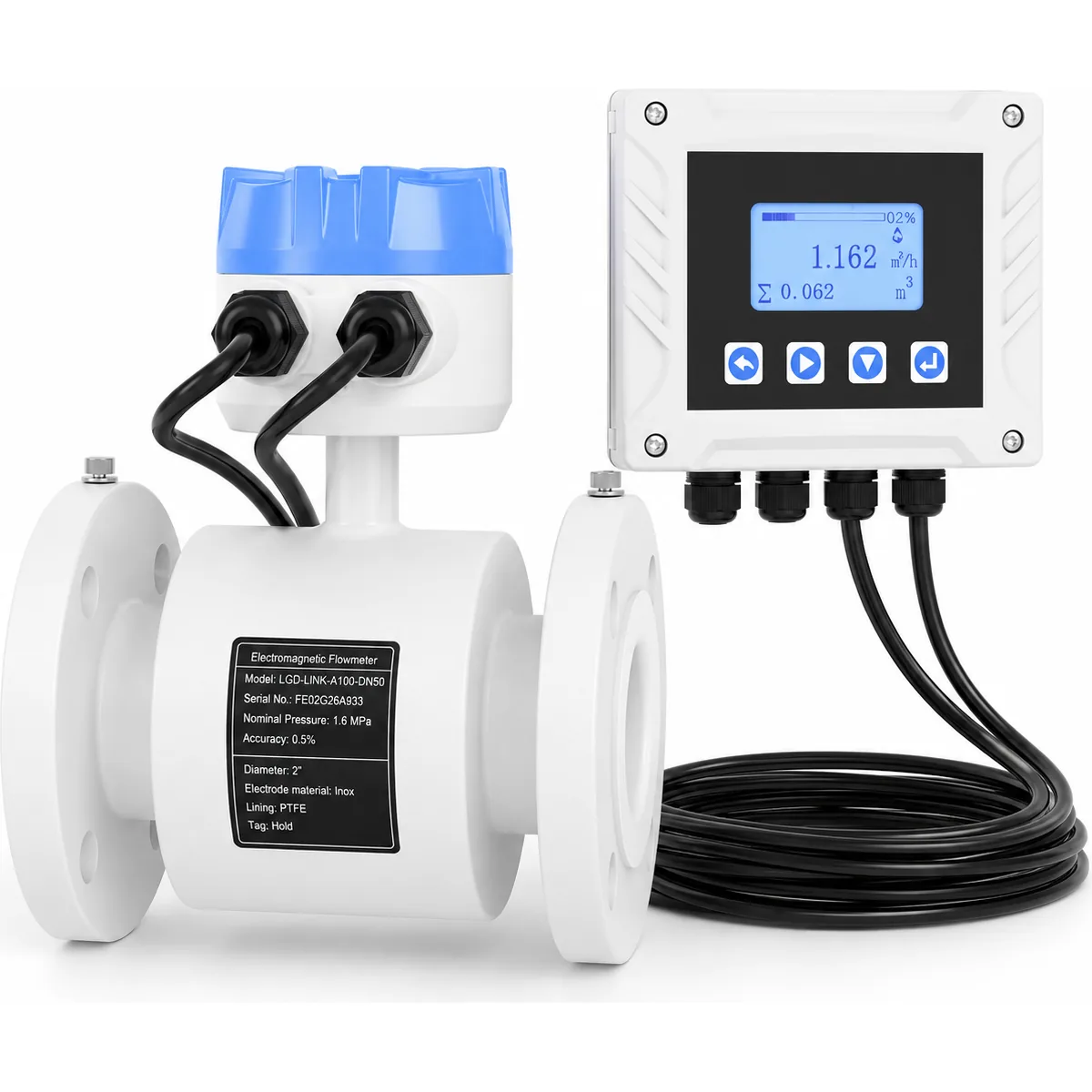

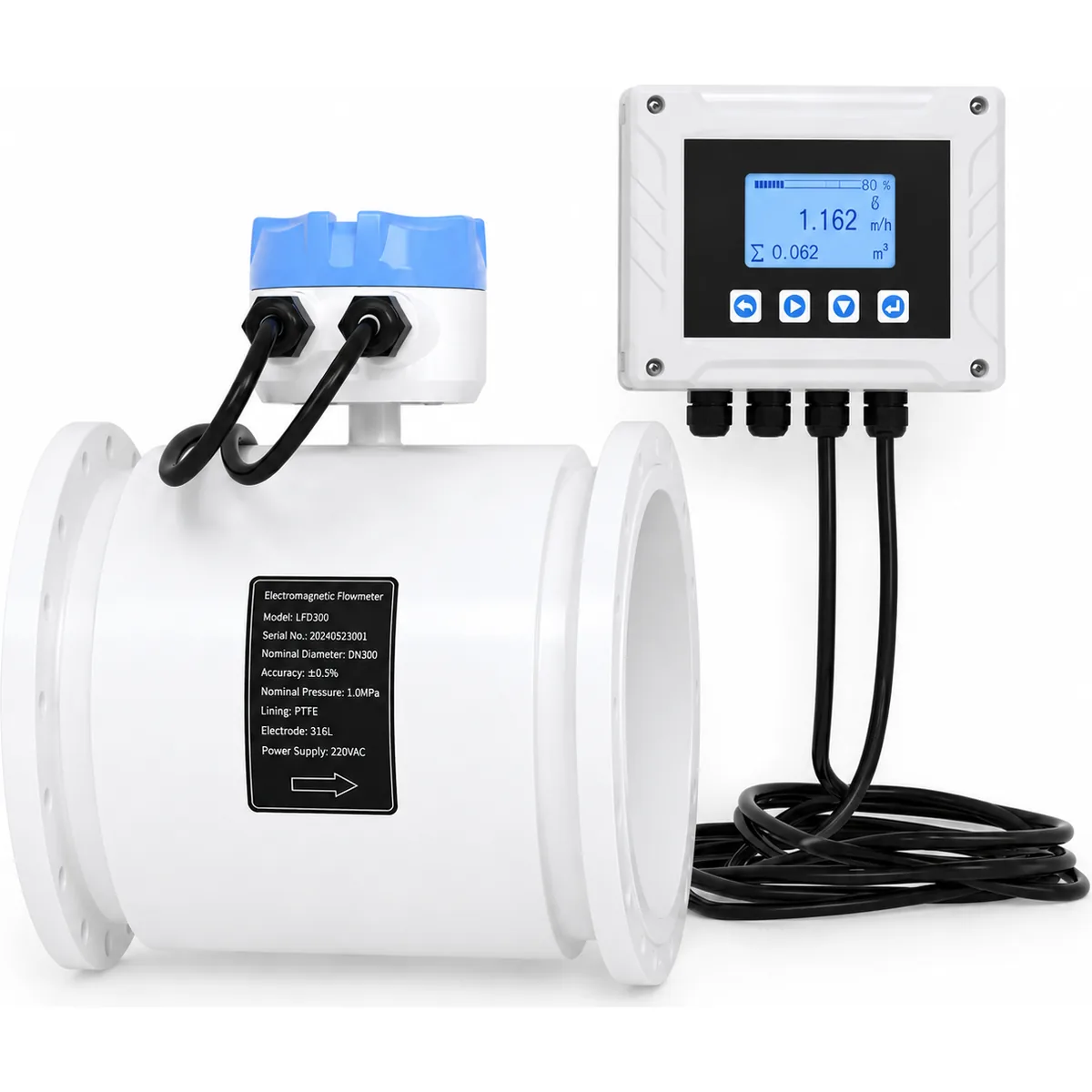

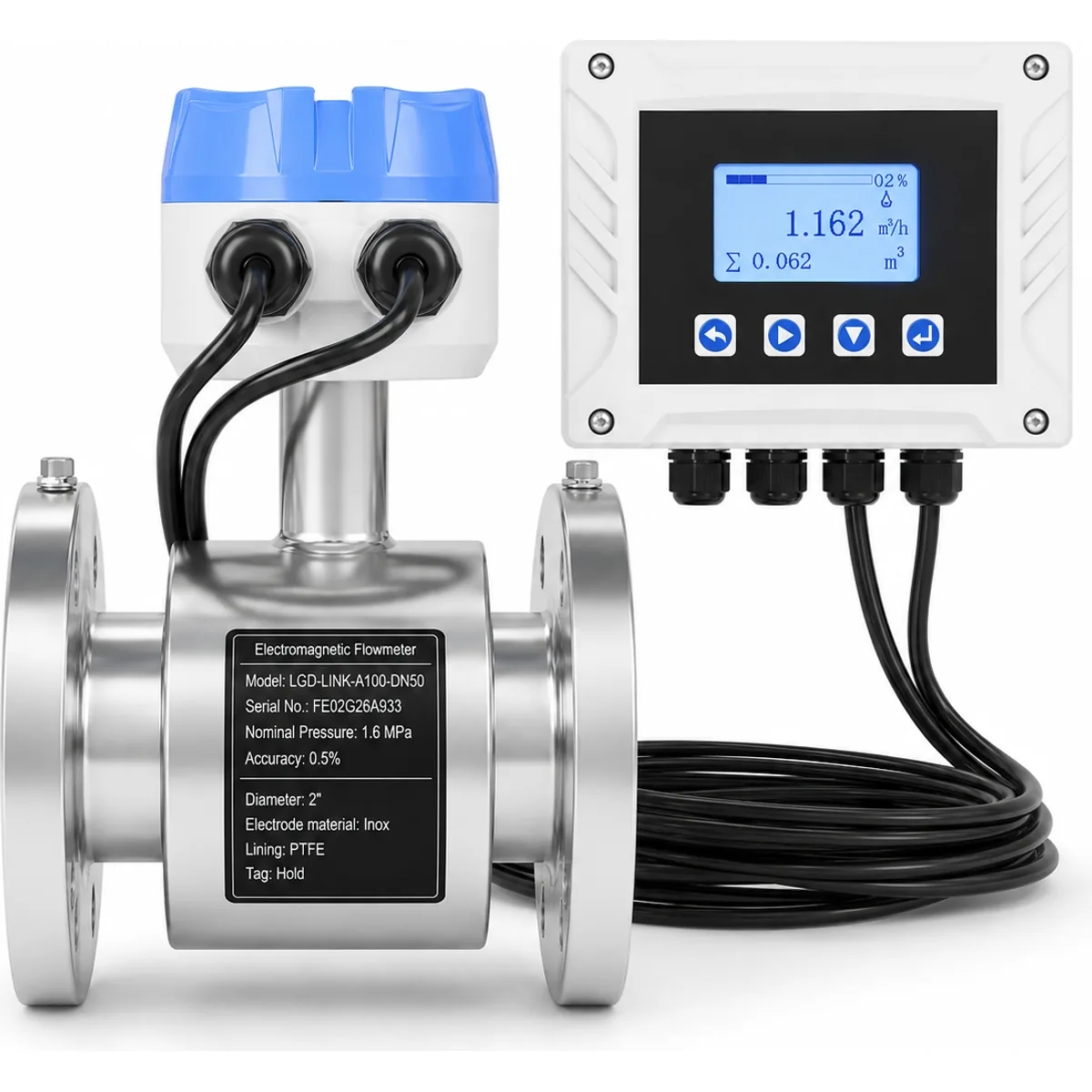

O medidor de vazão de água remoto LINK-LDG é um dispositivo usado para medir a vazão de água em uma tubulação ou outro sistema hídrico. Esse tipo de medidor é projetado para ser instalado a certa distância do ponto de medição, o que permite o monitoramento remoto do consumo de água e das vazões.
Medidores de vazão de água remotos são comumente usados em aplicações industriais e comerciais, nas quais a medição exata do consumo de água é importante para faturamento e outras finalidades. Também podem ser usados em ambientes residenciais para monitorar o consumo de água e identificar vazamentos ou outros problemas.
Um dos principais benefícios de um medidor de vazão de água remoto é permitir o monitoramento do consumo de água em tempo real. Isso ajuda a identificar vazamentos ou outros problemas logo no início, o que permite reparos rápidos e reduz o risco de danos causados por água e de outros problemas.
Outra vantagem dos medidores de vazão de água remotos é que eles podem ser integrados a outros sistemas, como sistemas de automação predial ou softwares de gestão de água. Isso permite uma gestão mais eficiente do consumo de água, além de melhor rastreamento e emissão de relatórios de consumo.
Ao selecionar um medidor de vazão de água remoto, é importante considerar fatores como exatidão, confiabilidade e facilidade de instalação. Também é importante escolher um medidor compatível com o tipo específico de sistema hídrico que está sendo monitorado.
Especificação
| Produto | Medidor de vazão eletromagnético |
|---|---|
| Modelo | LINK-LDG |
| Diâmetro nominal | DN15~DN1200 |
| Pressão nominal | DN15 - DN250, PN ≤1,6 MPa; DN300 - DN1000, PN ≤1,0 MPa; DN1200, PN ≤0,6 MPa; pressão mais alta pode ser customizada |
| Exatidão | ±0,5% F.E. (velocidade de escoamento > 1 m/s); ±0,5% F.E. ±2 mm/s (velocidade de escoamento < 1 m/s) |
| Material do revestimento | Neoprene (CR), poliuretano (PU), PTFE (F4), PFEP (F46), PFA |
| Material do eletrodo | Aço inoxidável 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Temperatura do meio | Neoprene: -10…+60 ℃; poliuretano: -10…+60 ℃; PTFE/FEP: -10…+120 ℃; PFA: -10…+180 ℃ |
| Alimentação | 85-245 VAC, 50/60 Hz, 22 VDC-26 VDC |
| Condutividade elétrica | Água: mín. 20 µS/cm; outros meios: mín. 5 µS/cm |
| Tipo de estrutura | Tipo compacto, tipo remoto |
| Grau de proteção | IP65 para o conversor, IP68 para o sensor |
| Norma do produto | JB/T 9248-1999 Medidor de vazão eletromagnético |
Princípio de medição
O medidor magnético funciona com base na lei de Faraday e mede meios condutivos com condutividade acima de 5 µS/cm e faixa de escoamento de 0,2 a 15 m/s. Um medidor de vazão eletromagnético é um medidor volumétrico que mede a velocidade de escoamento de um líquido através de um tubo.
O princípio de medição dos medidores de vazão magnéticos pode ser descrito assim: quando o líquido passa pelo tubo à velocidade de escoamento v, com diâmetro D, dentro do qual uma densidade de fluxo magnético B é criada por uma bobina de excitação, a seguinte força eletromotriz E é gerada em proporção à velocidade de escoamento v:
Observação: este produto não deve ser utilizado em aplicações que exijam proteção contra explosão.
Aplicação
Os medidores de vazão eletromagnéticos são usados em diversos setores há mais de 60 anos. Esses medidores são aplicáveis a todos os líquidos condutivos, como: água doméstica, água industrial, água bruta, água subterrânea, esgoto urbano, efluente industrial, polpa neutra processada, pasta de celulose etc.
