Princípio de medição
Um fluido escoando a certa velocidade e passando por uma obstrução fixa gera vórtices. A geração desses vórtices é conhecida como vórtices de Kármán. A frequência de desprendimento dos vórtices é diretamente proporcional à velocidade do fluido e é dada pela expressão:
f = (St · V) / (m · d)
ffrequência dos vórtices gerados pelo fluido ao passar pelo corpo obstruidor (Hz)
Stconstante de Strouhal (adimensional)
Vvelocidade média do fluido na tubulação (m/s)
mrazão entre a área de circulação nas duas laterais do corpo obstruidor e a área da seção transversal (adimensional)
dlargura da face a montante do corpo obstruidor (m)
Especificação

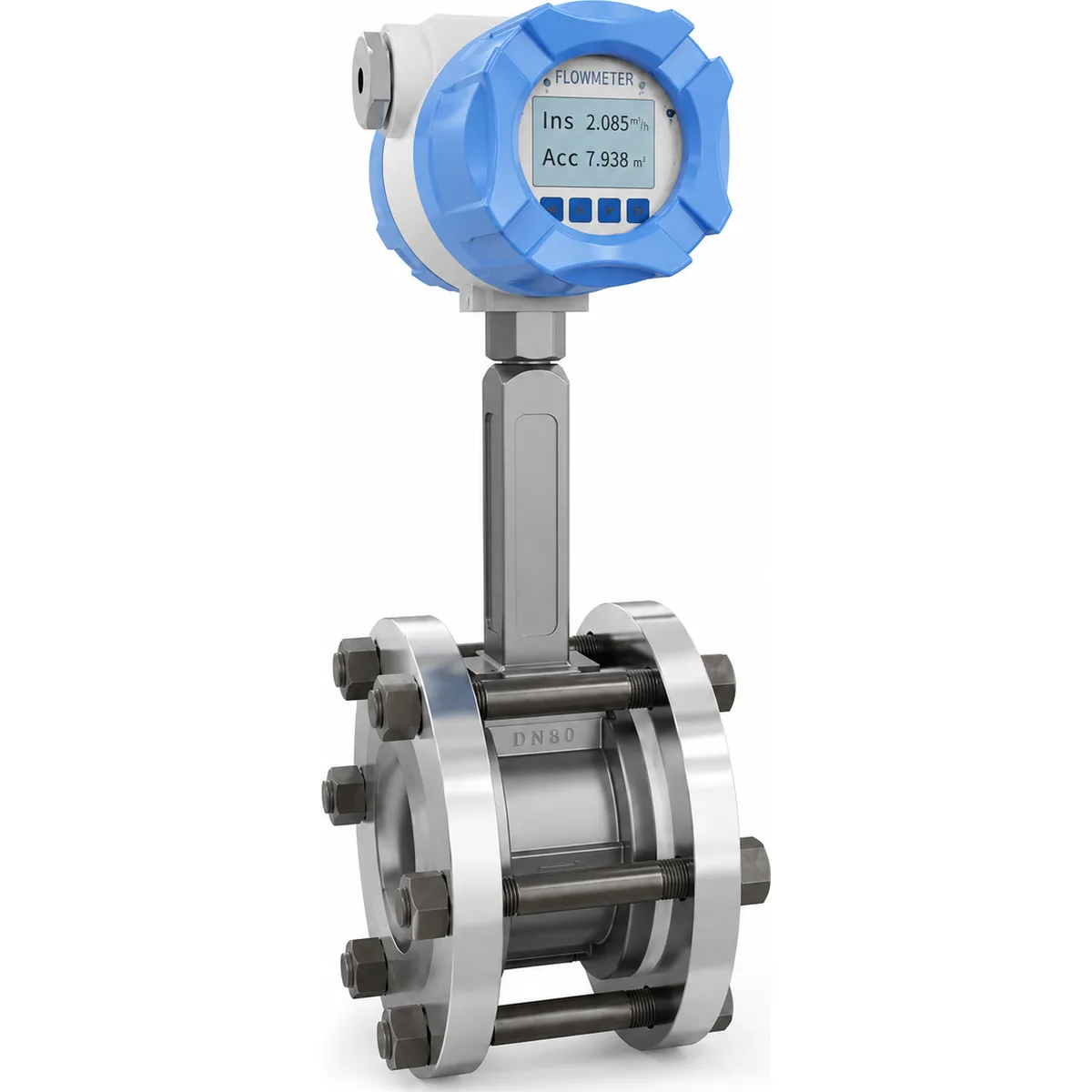

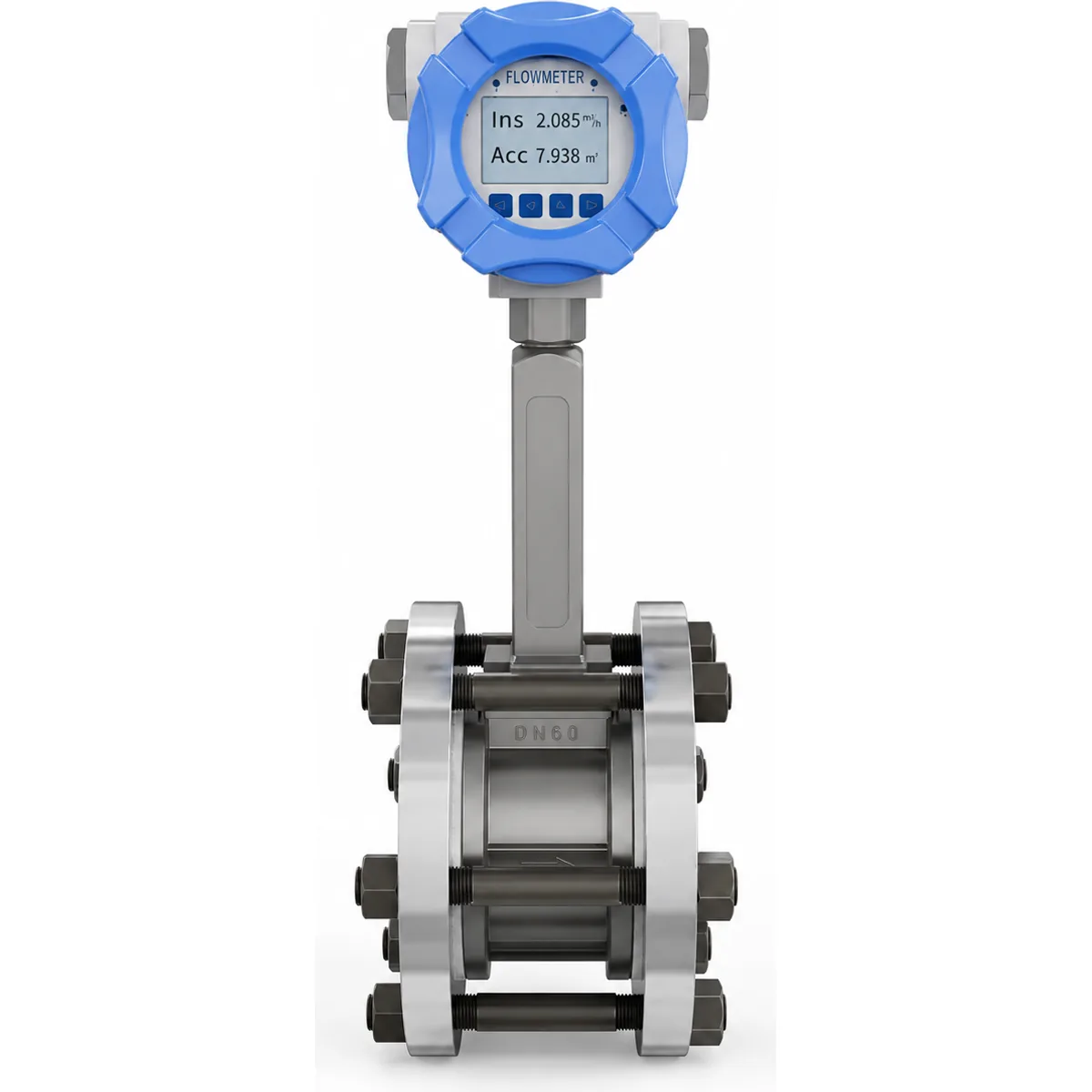

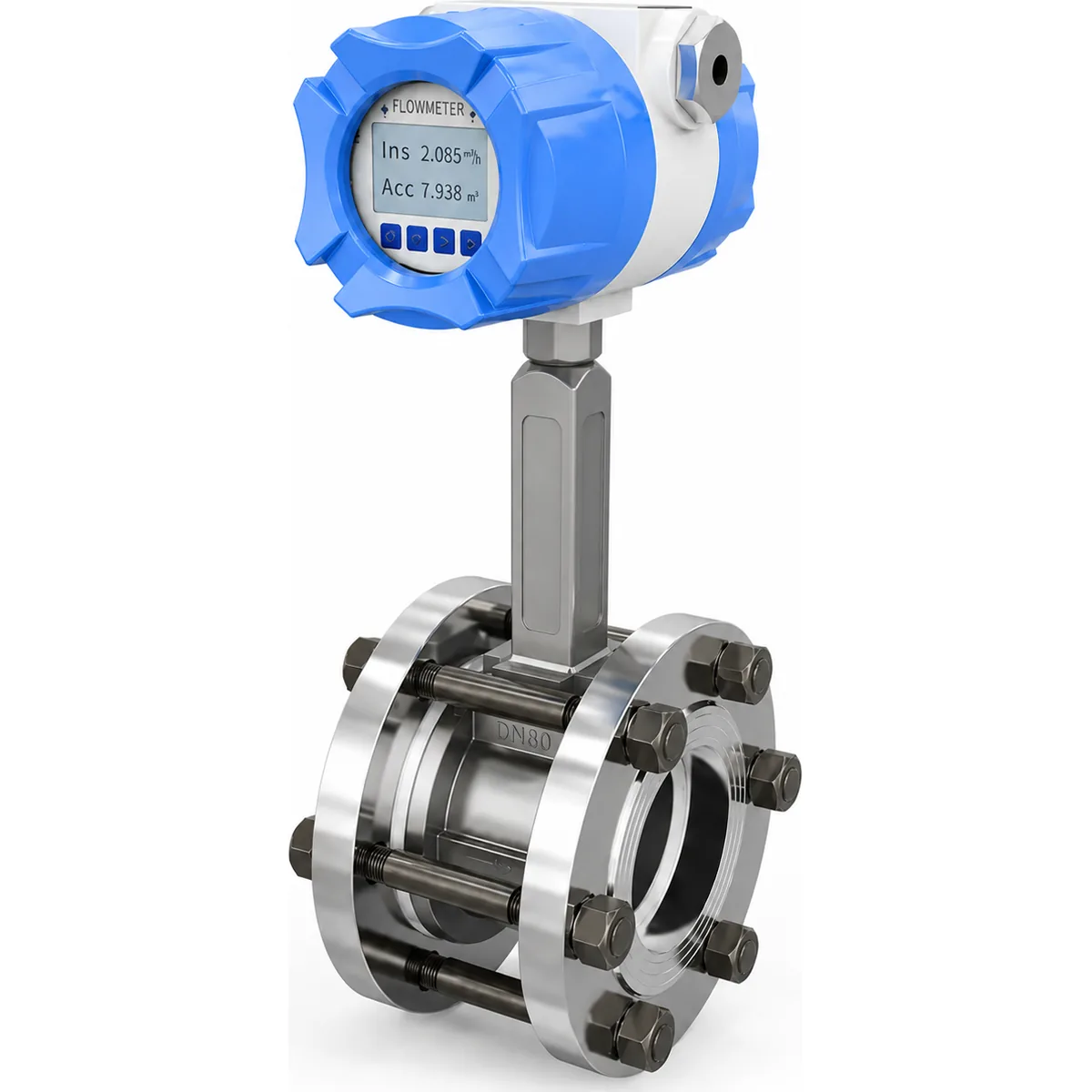

| Produto | Medidor de vazão vórtex com instalação wafer |
|---|---|
| Modelo | LINK-LUGB |
| Diâmetro nominal | DN15~DN300 |
| Instalação | Conexão wafer: DN15-DN300 (prioridade PN2,5 MPa) |
| Exatidão | 1,5%, 1,0% |
| Rangeabilidade | Densidade de gás 1,2 kg/m³, rangeabilidade 8:1 |
| Temperatura do meio | -20 °C ~ +150 °C; -20 °C ~ +260 °C; -20 °C ~ +300 °C |
| Sinal de saída | 4-20 mA |
| Frequência | Comunicação RS485 (Modbus RTU) |
| Alimentação | 24 VDC ±5%; bateria de lítio (3,6 VDC) |
| Grau de proteção | IP65 |
| Material do corpo | Invólucro em aço inoxidável |
| Display | LCD matricial 128*64 |
Observação: este produto não deve ser utilizado em aplicações que exijam proteção contra explosão.
